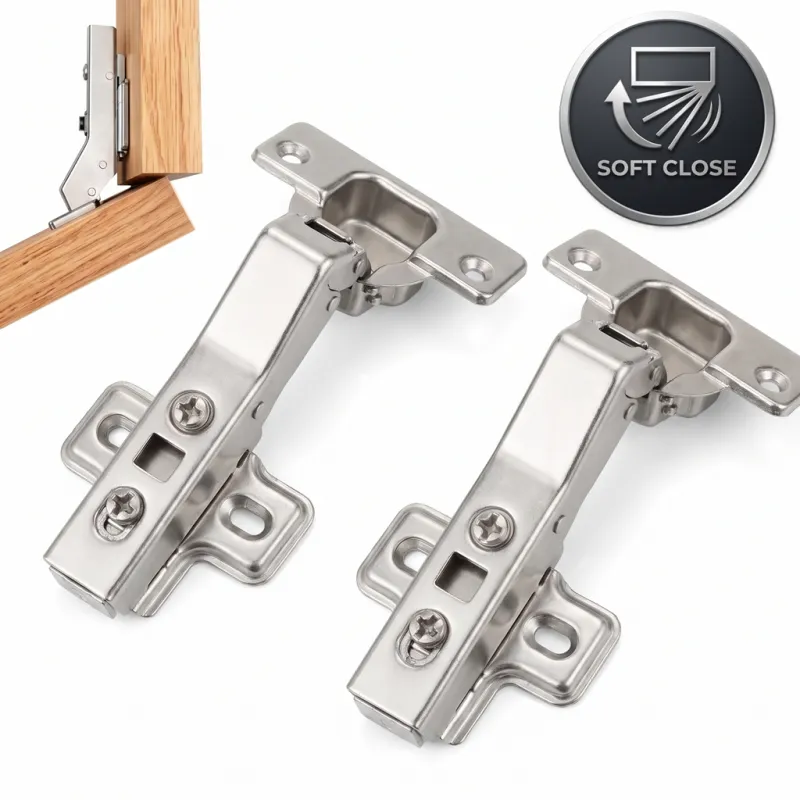

Závěs 45° CLIP s tlmením a podložkou

Speciální nábytkový závěs 45° CLIP s integrovaným tlumením je určený k vytvoření 45° úhlu mezi dvířky a korpusem skříňky. Je vhodný zejména pro rohové, zkosené nebo designově řešené nábytkové sestavy, kde není možné použít klasický naložený závěs.

Závěs je vybaven systémem CLIP, který umožňuje snadné nacvaknutí na montážní podložku. Díky tomu je montáž i případná demontáž dvířek rychlá a pohodlná.

Integrované tiché tlumení

Závěs má integrovaný tlumicí mechanismus, který při zavírání dvířka zpomalí a zajistí jejich plynulé a tiché dovření. Není proto nutné používat dodatečný externí tlumič.

Použití závěsu 45°

Závěs je navržen pro nábytkové konstrukce, kde dvířka v zavřené poloze vytvářejí s korpusem úhel 45°.

Vhodný je zejména pro:

• rohové nábytkové skříňky
• zkosené kuchyňské skříňky
• nábytek se šikmo osazenými dvířky
• atypické nábytkové konstrukce
• kuchyňský, koupelnový i obytný nábytek

CLIP mechanismus

Systém CLIP umožňuje závěs jednoduše nacvaknout na montážní podložku bez nutnosti jeho dodatečného šroubování k podložce. Dvířka je možné v případě potřeby jednoduše odebrat a následně opět nasadit.

Hlavní vlastnosti

• speciální nábytkový závěs 45°
• vytváří 45° úhel mezi dvířky a korpusem
• integrované tiché tlumení
• plynulé a komfortní zavírání dvířek
• systém CLIP pro rychlou montáž
• snadné nacvaknutí na montážní podložku
• snadná montáž a demontáž dvířek
• montážní podložka je součástí produktu
• vhodný pro rohové a zkosené nábytkové sestavy

Technické parametry

• Typ: miskový nábytkový závěs
• Úhel závěsu: 45°
• Tlumení: ano, integrované
• Montážní systém: CLIP
• Průměr misky: 35 mm
• Rozteč otvorů misky: 45 mm
• Vzdálenost otvorů montážní podložky: 32 mm
• Minimální tloušťka dvířek dle výkresu: 11,8 mm
• Doporučené odsazení misky dle výkresu: 3 – 5 mm
• Montážní podložka: součást produktu

Výběr montážní podložky

Cena závěsu je včetně montážní podložky. Podle způsobu upevnění je možné zvolit:

• podložku na klasické samovrtné šrouby
• podložku s předmontovanými eurosrouby

Montáž

Pro misku závěsu se do dvířek vyvrtá otvor o průměru 35 mm. Montážní podložka se upevní na korpus skříňky a závěs se následně jednoduše nacvakne na podložku pomocí CLIP mechanismu.

Závěs 45° CLIP s tlumením a podložkou je praktickým řešením pro rohové a atypické skříňky, kde je potřeba dosáhnout 45° polohy dvířek, snadné montáže a tichého zavírání.
